Comparatif et avis sur les onduleurs photovoltaïques

Dernière modification :

Pour choisir son onduleur photovoltaïque, il existe des normes de sécurité : DIN VDE 0126 1.1 et CEI NF 61000 3-2. Ces normes définissent les contraintes relatives à la protection de découplage de l'onduleur photovoltaïque. En cas de coupure ou de panne sur le réseau d'EDF, l'onduleur photovoltaïque coupe l'arrivée de courant sur le réseau et sur le système électrique de la maison, les techniciens d'ERDF peuvent donc intervenir sans risquer l'électrocution. Attention ! Le respect de ces normes est obligatoire pour le raccordement au réseau de vos panneaux photovoltaïque, c'est votre installateur qui se chargera de commander votre onduleur photovoltaïque, pensez à vérifier que le matériel commandé respecte bien ces normes.

Sommaire

  1. A quoi sert un onduleur ?
  2. Comparatif pour choisir son onduleur photovoltaïque
  3. Deux onduleurs parmi les plus courants sur le marché
  4. Les critères techniques de choix pour un onduleur
  5. La connexion de l'onduleur photovoltaïque
  6. Quel est le meilleur emplacement pour l'onduleur photovoltaïque ?
  7. L'auto consommation : une nouvelle approche de l'indépendance énergétique
  8. Le développement de l'autoconsommation est plus vertueux
  9. Le raccordement est très simple
  10. Comment l'installation de photovoltaïque en auto consommation fonctionne-t-elle ?
  11. De quoi se compose une installation photovoltaïque en site isolé ?
  12. La nécessité de faire appel à un professionnel qualifié

1. A quoi sert un onduleur ?

L'onduleur sert à convertir le courant continu produit par les panneaux photovoltaïques en courant alternatif compatible avec le réseau électrique français. Le courant fabriqué peut être revendu à EDF ou autoconsommé. L'onduleur optimise la production de l'installation tout en assurant la sécurité des personnes ainsi que du matériel. La qualité de l'onduleur est primordiale, car elle peut fortement faire varier la production d'électricité annuelle et donc abaisser la rentabilité financière d'une installation.

2. Comparatif pour choisir son onduleur photovoltaïque

Le prix d’un onduleur photovoltaïque représente en moyenne 10 à 20 % du total du coût de l'installation.

MARQUES

  SMA SUNNY BOY

  SMA SUNNY BOY

  SCHNEIDER

    FRONIUS

  MASTERVOLT

  POWER ONE

  SOLARMAX

Modèles

3000 TL-21

2500 TL-21

       2800

     IG 30 V1

     XS 3200

     3000

     3000 S

Type de protection

IP 65

IP 65

       IP 43

     IP 54

          IP 44

     IP 65

     IP 54

Rendement maximal

97.0 %

94.1 %

       95 %

     95.7 %

          95.4 %

     96.8 %

     97 %

Rendement européen *

96.1 %

96.0 %

       94 %

     94.8 %

          94.3 %

     96 %

     95.4 %

Puissance nominale

3000

3000

       2800

      2500

          2500

     3000

     2500

Pays du fabricant

        Allemagne

        Allemagne

      France

    Autriche

        Hollande

      Suisse

     Suisse

Prix

1750 €

1400 €

       1390 €

     1260 €

          1990 €

     1570 €

     1300 €

* Le pourcentage indique la quantité de courant continu transformé en courant alternatif. Plus ce pourcentage est élevé, plus l'efficacité sera élevée. Les fiches techniques des fabricants d'onduleurs annoncent 2 types de rendement : le rendement maximal, annoncé par le constructeur et le rendement européen (ou Euro-eta). Les rendements européens sont des rendements obtenus dans des conditions identiques entre les onduleurs et permettent une meilleure comparaison entre chaque onduleur.

3. Deux onduleurs parmi les plus courants sur le marché

Onduleur Solarmax série 3000















Onduleur Solarmax 3000 S Portail habitat Picbleu

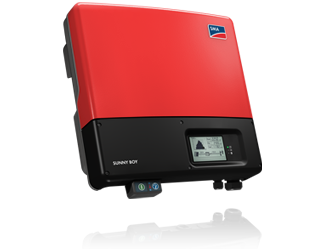

SMA Solar Technology Sunny boy onduleur 3000



















Fiche technique onduleur SMA SB 3000TL-20, 4000TL-20, 5000TL-20 Portail habitat Picbleu

4. Les critères techniques de choix pour un onduleur

  • L'onduleur doit respecter les normes actuelles en vigueur CE NF 61000 3-2, CE NF 61000 6-1, CE NF 61000 6-3.
  • Le matériel doit respecter la norme DIN VDE 0126 1.1 pour la sécurité du raccordement au réseau électrique (coupure automatique si la synchronisation de la tension de fréquence et du coefficient de déphasage entre onduleur et réseau ne s'effectue pas).
  • Gamme de tensions d'entrée (MPP ou MPPT). Le Point Maximum de Puissance est le point recherché en temps réel par l'onduleur qui correspond aux conditions entre courant et tension pour lesquelles la puissance maximale est produite. Sa capacité de rester le plus proche possible de ce point malgré les variations d'ensoleillement et de température entraine une production réelle importante. La plage (ou gamme de tension) indique la zone dans laquelle l'onduleur est capable d'obtenir le maximum de sa performance. Un écart de 300 V entre le haut et le bas de la plage de tension est une bonne performance qui indique que l'onduleur est performant.
  • Type d'onde : choisir un modèle pur sinus si vous comptez utiliser des appareils électroniques.
  • Puissance de l'onduleur photovoltaïque : doit être comprise entre 70 % et 100 % du cumul des puissances crêtes de tous les panneaux reliés à l'onduleur.
  • La puissance de l'onduleur photovoltaïque sera d'autant plus proche de 100 % si vos panneaux solaires ont la chance de se rapprocher de leur puissance crête (ensoleillement optimal, inclinaison et orientation idéale des panneaux solaires ). Le type et la puissance de l'onduleur doivent être établis en fonction de la puissance générée par les panneaux photovoltaïques, l'emplacement géographique et leur orientation. L'onduleur doit avoir une puissance la plus proche possible de celle de la puissance crête des panneaux photovoltaïques (avec un minimum de 90 %) en tenant compte de la production effective attendue. Le surdimensionnement de la puissance de l'onduleur impacte sa courbe d'efficacité et donc son rendement.
  • Tension d'entrée : doit être égale à la tension de sortie de la batterie solaire ou du régulateur solaire.
  • Tension de sortie : 220V ou 230V, fréquence 50Hz.
  • Rendement à 10 % de charge de l'onduleur photovoltaïque : minimum 90 %.
  • Protection contre les surtensions venant du réseau (principale cause de panne des onduleurs).

5. La connexion de l'onduleur photovoltaïque

Il existe 3 façons de connecter l'onduleur aux panneaux photovoltaïques :

 Le système centralisé : l'ensemble des panneaux photovoltaïques est connecté à un seul onduleur photovoltaïque.

 Le système « modulaire » : les panneaux photovoltaïques sont connectés en séries. Chaque série de panneaux photovoltaïques est reliée à un onduleur photovoltaïque. Le système modulaire est en général conseillé pour les petites installations photovoltaïques (de puissance inférieure à 3kWc) du point de vue du prix comme des spécificités techniques.

 Le système avec « panneaux alternatifs » : chaque panneau photovoltaïque dispose de son propre onduleur photovoltaïque.

6. Quel est le meilleur emplacement pour l'onduleur photovoltaïque ?

  • Le plus proche possible des panneaux photovoltaïques afin de limiter les pertes d’électricité en ligne.
  • Dans un endroit aéré et accessible, protégé de la pluie et du soleil.
  • Évitez la proximité avec les chambres en raison du bruit produit par l'onduleur en fonctionnement.
  • Veillez à ce qu'un dispositif de coupure de l'arrivée de courant sur le réseau soit facilement accessible à l'extérieur de la maison.

7. L'auto consommation : une nouvelle approche de l'indépendance énergétique

L'autoconsommation est une nouvelle approche, certes plus modeste (les puissances installées en autoconsommation sont généralement moins importantes qu'en installations raccordées au réseau), mais indépendantes des aides de l'état, et très accessibles financièrement.

8. Le développement de l'autoconsommation est plus vertueux

Son développement se fait donc sur des bases plus solides et plus saines en relation avec les prix du marché.

9. Le raccordement est très simple

Le raccordement d'un ou de plusieurs ensembles (panneau solaire + micro onduleur) s'effectue directement à son tableau électrique.

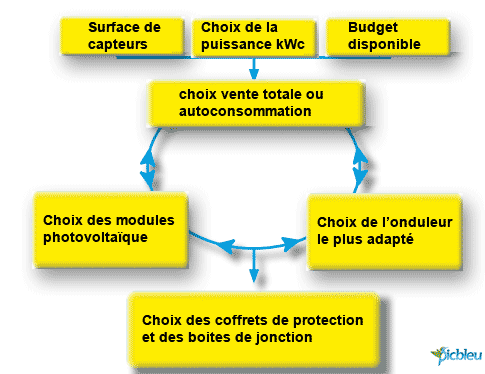

Schéma des choix de l'installation photovoltaïque

Ci-dessus, schéma de principe pour le choix des composants d'une installation photovoltaïque déterminé grâce aux critères décrits dans le logigramme.

10. Comment l'installation de photovoltaïque en auto consommation fonctionne-t-elle ?

Lorsque le soleil brille, le panneau solaire produit de l'électricité qui est convertie en 230 V par le micro onduleur. Cette électricité est directement injectée sur le réseau domestique pour être consommée. Lorsque le soleil ne brille pas suffisamment, la consommation provient entièrement de l'électricité du réseau.

Toute l'électricité consommée en autoconsommation n'étant pas prise sur le réseau, c'est autant d'économies réalisées sur sa facture EDF.

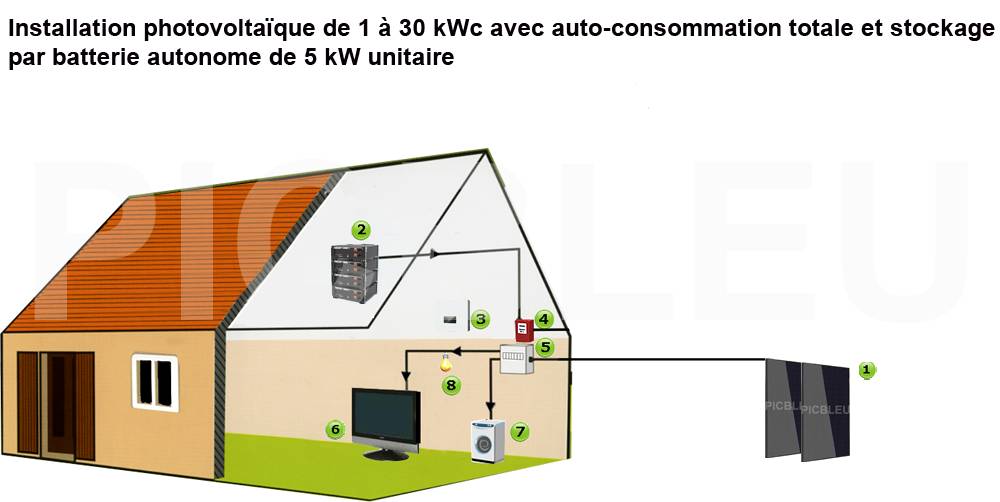

11. De quoi se compose une installation photovoltaïque en site isolé ?

Une installation photovoltaïque en site isolé est composée de panneaux, d'un onduleur ainsi que de batteries photovoltaïques destinées à stocker l’électricité en prévision de la nuit ou du mauvais temps.

12. La nécessité de faire appel à un professionnel qualifié

Un professionnel qualifié RGE QualiPV réalise une installation des panneaux en garantissant l'étanchéité de la toiture et la production, un câblage sans défaut des panneaux entre eux et le bon dimensionnement et raccordement de l'onduleur. Lors de la fourniture du devis, l'assurance Responsabilité civile et la responsabilité décennale de votre installateur doivent être jointes accompagnée de la mention photovoltaïque, des dates de validité ainsi que de ses qualifications.
