Questions techniques bouteilles de gaz butane et propane

Dernière modification :


Le gaz butane ou propane est livré en bouteille de gaz ou bonbonne de gaz. Cette page est la réponse aux questions techniques sur la bouteille de gaz en première partie et sur la citerne de gaz en seconde partie.

Sommaire

  1. Les petites bouteilles de gaz
  2. Différence entre gaz en bouteille et gaz naturel
  3. Le gaz propane ou butane monte ou descend-il ?
  4. Pourquoi une bouteille de gaz gèle-t-elle ?
  5. Différences d'utilisation du butane et du propane
  6. Les citernes de gaz propane
  7. Les questions sur le gaz

1. Les petites bouteilles de gaz

De nombreux liens existent sur l'ensemble des thèmes relatifs au gaz butane et propane. Le gaz naturel en compteur, gaz canalisé (appelé anciennement gaz de ville) est un autre gaz distribué par compteur dans les villes.



La bouteille de gaz (butane et propane)

2. Différence entre gaz en bouteille et gaz naturel

Le gaz propane est distribué dans des récipients et le gaz naturel par des conduites et des compteurs dans les zones gaz de réseau.

3. Le gaz propane ou butane monte ou descend-il ?

Le moyen mnémotechnique permettant de se rappeler que le gaz GPL en bouteille ou citerne est plus lourd que l'air consistant à se dire « lorsque la bouteille de gaz est vide, je descends à la cave ou au garage pour la remplacer par une pleine » est imagé, mais erroné par rapport à la règlementation qui interdit de stocker du gaz en bouteille dans une cave. Rappelons que le gaz propane ne doit jamais être stocké dans un bâtiment.
Le gaz naturel est plus léger que l'air, le méthane (gaz de ville) stagne en cas de fuite en partie haute, le GPL se répand en partie basse.

4. Pourquoi une bouteille de gaz gèle-t-elle ?

Pourquoi une bouteille de gaz butane ou de gaz propane gèle ?

Le gaz butane ne peut se vaporiser que lorsque la température est supérieure à 0°C ( au-dessus de 5°C pour un fonctionnement optimal de l'appareil).

Le propane se vaporise jusqu'à une température théorique de -44°C.

5. Différences d'utilisation du butane et du propane

Le gaz butane est commercialisé en petites bouteilles ou en citerne industrielles.

Le gaz propane est commercialisé en petites bouteilles ou en citernes professionnelles ou domestiques implantées à l'extérieur des bâtiments. Le gaz est utilisable même lorsque les températures sont négatives.

Bouteilles de gaz butane et propane Portail habitat Picbleu

6. Les citernes de gaz propane

Le Propane en citerne gaz GPL ou compteur de gaz liquéfié est livré en réservoir de gaz ou citerne.




7. Les questions sur le gaz :

  • Quelle est la différence entre le butane et le propane ?

    Le gaz butane et propane est livré en bouteille de gaz ou bonbonne de gaz, le Propane en citerne gaz GPL ou compteur de gaz liquéfié est livré en réservoir de gaz ou citerne.

    Deux principales caractéristiques différencient le butane et le propane :

    Triangle Portail habitat Picbleu  Le gaz butane se vaporise jusqu'à + 5°C* et le gaz propane jusqu'à -44°C*.

    Triangle Portail habitat Picbleu  La tension de vapeur ou pression du gaz ( le modèle et le réglage du détendeur sont différents).

    Tous les appareils qui fonctionnent au butane fonctionnent aussi au propane et inversement. Le butane ne peut s'utiliser que si la température ambiante de l'endroit où la bouteille est utilisée s'élève au moins à + 5°C.

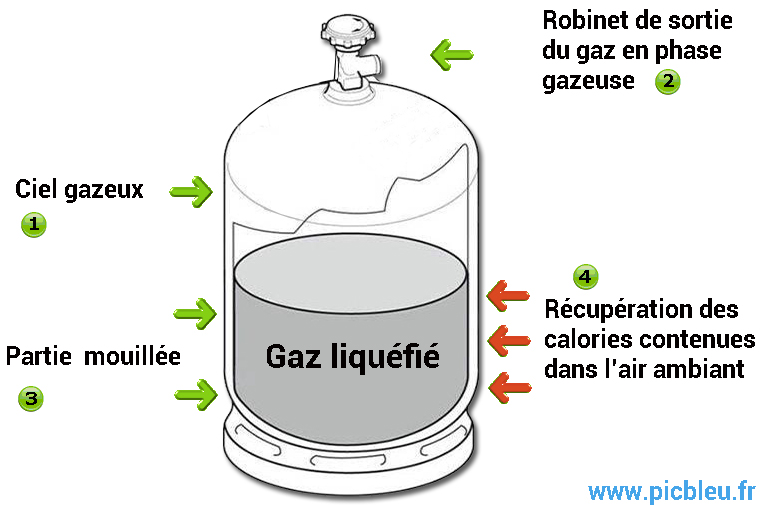

    Le butane et le propane sont des gaz liquéfiés, qui se transforment (passant de leur phase liquide à une phase gazeuse) en récupérant les calories par un échange thermique au travers des parois de la bouteille en produisant du froid. Une bouteille pleine est composée de 80 % de liquide et de 20 % de gazeux. Cette partie gazeuse assure une pression de l'ordre de 7 bar dans la bouteille de propane. La transformation du butane de l'état liquide à l'état gazeux n'est physiquement pas possible en dessous de 0 °C, alors que la vaporisation du propane s'effectue sans problème jusqu'à des températures de -44 °C.

    * Ces valeurs sont théoriques. En température de fonctionnement normale, dès que l'on ouvre le robinet de commande d'un appareil, la pression diminue dans la bouteille et le gaz est prêt à s'évaporer : il y a ébullition du liquide et formation de vapeur (partie gazeuse haute). Le gaz butane ou propane en partie haute est prêt pour l'utilisation. Pour que le processus ne s'interrompe pas, il faut que la température extérieure soit supérieure à la température de vaporisation. Les parois du récipient (partie mouillée) récupèrent les calories extérieures, plus cette surface est importante et plus le gaz pourra se vaporiser.

  • Quel est le débit d'une bouteille de gaz butane ?

    Le débit d'une bouteille de 13 kg de butane à une température ambiante de 15 °C possède un débit moyen de 400 g/h en utilisation continue.

    Lorsque la température est de 5°C, le débit tombe à 200 g/h, si la température baisse ou si le débit reste constant les parois de la bouteille de gaz se recouvrent de glace et le gaz ne peut plus se vaporiser.

    Symbole produit inflammable

    Ce symbole indique la présence d'un liquide inflammable

  • Quel est le débit d'une bouteille de gaz propane ?

    À une température ambiante de 15°C, le propane assure un débit de 800 g/h autorisant des usages même lorsqu'il fait froid. Pour un Mobil home par exemple, un appareil de chauffage seul demande 200 g/h.

    Pour une bouteille de propane, si la température baisse ou si le débit reste constant les parois de la bouteille de gaz se recouvrent de glace et le gaz ne peut plus se vaporiser.

    Le propane peut se vaporiser à des températures basses (- 44 °), mais plus le débit demandé est important et plus les caractéristiques de l'enveloppe (bouteille ou réservoir) limitent la vaporisation du gaz.

  • Quelle est la pression d'une bouteille de propane ?

    Environ 6.5 bar.

    Une bouteille de propane en acier dont la capacité et le poids de la charge de gaz sont gravés sur le métal.

    Documentation Picbleu

  • Quelle est la pression du gaz dans les bâtiments à usage d'habitation ?

    La pression de distribution de gaz à l'intérieur des bâtiments à usage d'habitation est fixée par le distributeur à une valeur comprise entre 0,005 et 4 bar. Dans ces limites, les distributeurs différencient plusieurs types de pression :

    1 Portail habitat Picbleu Pour le gaz distribué par réseau

    Triangle Portail habitat Picbleu Basse pression : jusqu'à 0,05 bar inclus



    Triangle Portail habitat Picbleu Moyenne pression A : 0,05 bar à 0,4 bar inclus



    Triangle Portail habitat Picbleu Moyenne pression B : 0,4 bar à 4 bar inclus



    2 Portail habitat Picbleu Pour les gaz de pétrole liquéfiés distribués en récipients



    Triangle Portail habitat Picbleu Basse pression inférieure à 0,20 bar



    Triangle Portail habitat Picbleu Moyenne pression : comprise entre 0,20 et 1,75 bar



    Sources http://aida.ineris.fr/textes/arretes/textes.

    Ministère de l'écologie du développement durable et de l'énergie.Doc Acqualys

    Lien sur l'arrêté du 02/08/77 relatif aux règles techniques et de sécurité applicables aux installations de gaz combustible et d'hydrocarbures liquéfiés situées à l'intérieur des bâtiments d'habitation ou de leurs dépendances.

  • Question fréquemment posée : le terme « bar » au pluriel s'écrit-il avec un « S » à la fin ?

    Réponse : suivant que le terme est utilisé dans une phrase, par exemple : « La pression de l'installation est exprimée en bars ».

    Par contre, lorsqu'il s'agit d'un calcul « une bouteille de propane est éprouvée à 20 bar » : bar ne prend pas de « S ».

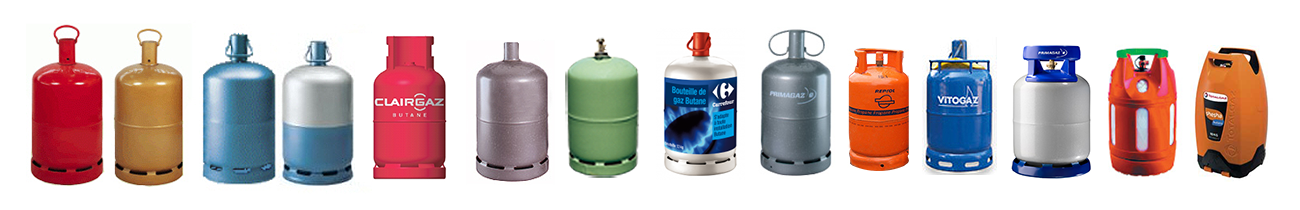

  • Comment identifier la marque d'une bouteille de gaz ?


    • Grâce à la couleur de la bouteille :

    La couleur de la bouteille permet de retrouver la marque du distributeur et le cas échéant, l'enseigne concernée.

    • Grâce au marquage insculpé ou embouti sur le dôme, ou surmoulé sur l'enveloppe de protection.

    Distributeurs
    Marques
    Butane
    Propane
    Antargaz
    ANTARGAZ
    THERMOGAZ
    ELFI
    Rouge
    Beige
    Rouge
    Doré
    Aluminium
    Jaune
    Butagaz

    BUTAGAZ

    LE CUBE
    Bleu métallisé

    Gris bandeau bleu
    Bicolore : aluminium /bleu métallisé
    Gris bandeau rouge
    Primagaz
    PRIMAGAZ


    TWINY
    Gris moucheté blanc ou bordeaux moucheté blanc

    Bleu d'eau
    Vert moucheté blanc


    Vert grany
    Repsol France
    REPSOL
    Orange
    Orange cerclée de noir
    Totalgaz
    TOTALGAZ



    MALICE
    Bleu foncé avec chapeau jaune
    ou gris artillerie


    Bleu foncé
    Vert de mer
    ou aluminium
    avec chapeau jaune

    Vert de mer
    Vitogaz
    VITOGAZ
    HELIOGAZ
    Vert longchamp
    Aluminium
  • Pourquoi utiliser le gaz propane plutôt que le gaz butane ?

    Le butane et le propane sont des gaz de pétrole liquéfiés (GPL) sous faible pression pour en faciliter le transport et la distribution.

    Une fois le robinet de la bouteille ouvert lors de leur utilisation, ils redeviennent gazeux, car le gaz liquéfié se vaporise et se transforme en gaz.

    Triangle Portail habitat Picbleu Le butane est en général réservé à des applications à l'intérieur de la maison, car si la température ambiante est inférieure à 0° C, il reste dans la bouteille sous forme liquide sans pouvoir se vaporiser.

    Triangle Portail habitat Picbleu Le propane est utilisable jusqu’à une température de -44 °C : Il doit être stocké à l’extérieur de la maison, car tout récipient d'une pression supérieure à 7 bar ne peut être utilisé à l'intérieur d'un logement. Pour la petite histoire, la bouteille de champagne sous pression est à la limite de la règlementation.

  • Quel est le type de gaz en bouteille 13 kg qu'il est possible d'installer dans un logement : le butane ou le propane ?

    Seul le butane peut s'installer dans un logement, en effet la pression du butane permet de respecter la règlementation qui limite la pression. Il faut que les conditions climatiques pour l'utilisation du butane soient supérieures à 0° en théorie, attention donc aux zones froides (montagne par exemple).

    Pour l'anecdote, la bouteille de champagne (pression à 407 à 607 Kpa) se situe à la limite de la règlementation et donc peut être utilisée dans des habitations.

    Pour le gaz, il faut s'assurer que le détendeur (0.37 mbar pour le propane et 0.28 mbar pour le butane) est bien adapté.

  • Comment choisir sa petite bouteille de gaz butane ou propane ?

    En dehors de la bouteille classique de 13 kg de propane ou de butane (de ménage), il existe une très grande variété de petites bouteilles de gaz qui ne sont pas standardisées, chaque distributeur a créé son propre détendeur qui complique l'échange des bouteilles bien que ces détendeurs soient fournis gratuitement.

    Bouteille de gaz butane et bouteille de gaz propane guide gaz

  • Y a-t-il des additifs dans le gaz ?

    Oui, en période hivernale, pour améliorer les performances du GPL, le gaz propane est additivé avec du méthanol. Il permet d'éviter le problème de givrage des détendeurs de citernes.

    On utilise également le benzotriazole pour éviter la formation de résidus solides de corrosion qui peuvent boucher les injecteurs des brûleurs.

    Une seule firme de gaz à remplacé le méthanol par du bio-méthanol, plus respectueux de l'environnement.
